折疊盒的過去、現在與未來.....

紙引未來網訊 產品結構位于精品禮盒之下的細分門類，折疊盒近年來大有流行趨勢。相對于天地盒、書型盒等一眾常見盒型，折疊盒因其倉儲及物流運輸成本低廉、便于銷售和展示、可重復使用、兼具功能性與環保性等優點備受客戶、印包廠家和包裝設備制造商青睞。



　　折疊盒的結構分類



　　01



　　

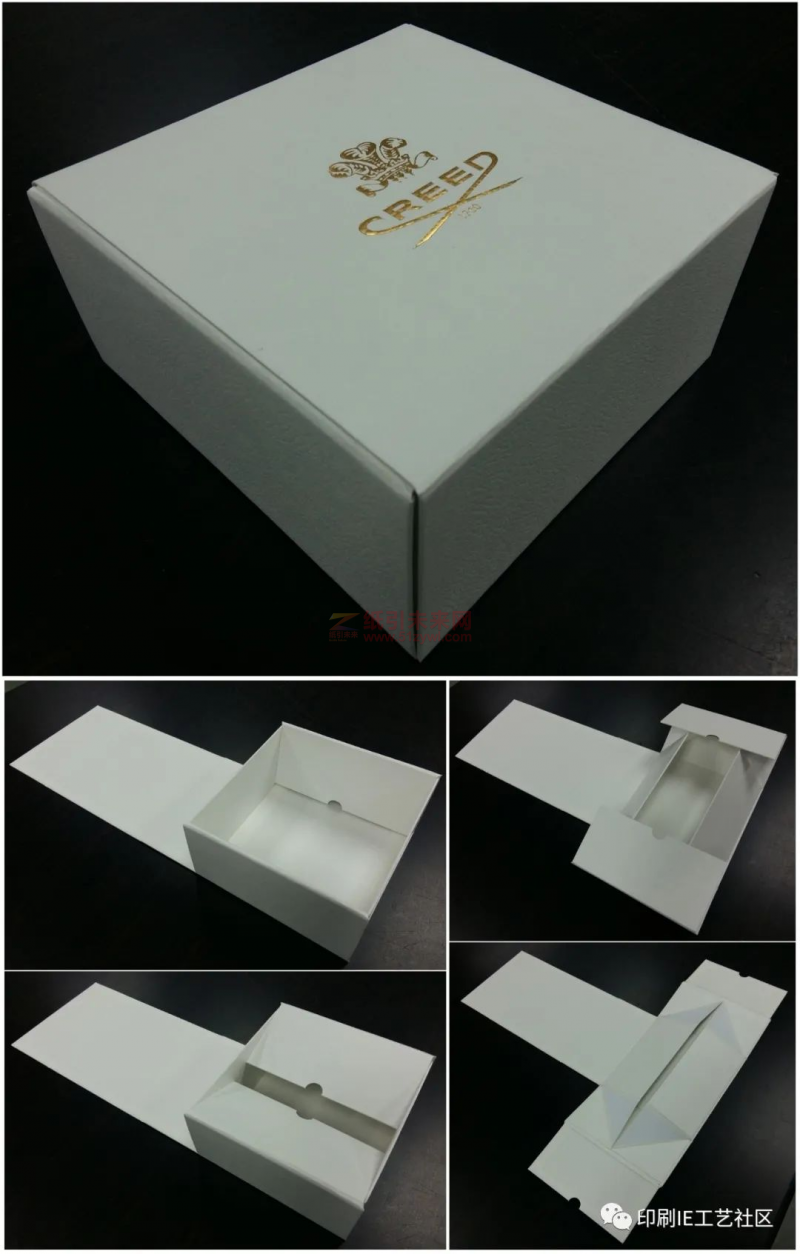

　　也有公司稱之為一片式折疊盒，成品粘貼成型后類似書型盒模樣。



　　生產車間組裝裝配段的散件主要為皮殼1PCS+側翼2PCS；其他部件組成為磁鐵+鐵片+內襯+雙面膠貼紙等。



　　根據客戶不同或工藝要求，皮殼板蓋板部分通常會做斷開處理，其余槽位處為開槽工藝；也有皮殼板的所有灰板均為斷開結構設計；側翼皮殼板則由3或5塊板拼接組成。



　　



　　這一款酒盒散件主要為皮殼1PCS+側翼2PCS；其他部件組成為磁鐵+鐵片+內襯+繩+五金件+雙面膠貼紙等。



　　02



　　



　　盒內有紙絲的通常為化妝品包裝，這一款成品形似天地盒，散件主要為天盒1PCS+皮殼1PCS+側翼2PCS；其他部件組成為內襯+拉菲草+雙面膠貼紙等。



　　03



　　

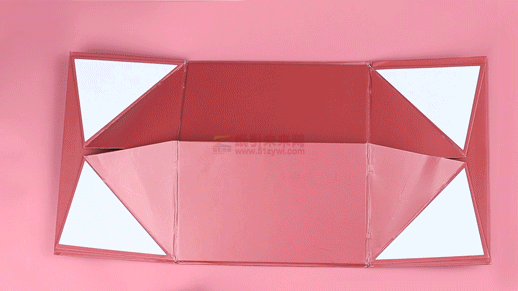

　　這種結構設計有一些特點，通常盒型較大，成本低，但折疊成型后占用空間大且不穩定。散件主要為皮殼1PCS+皮殼蓋板1PCS+圍框1PCS+內兜2PCS；其他部件組成為內襯+絲帶+雙面膠等。



　　04



　



　　這兩種款式折疊盒近年非常流行，兩個擋板組件可以平行或交叉于大皮殼。



　　



　　這款的麻煩點在于工序多。



　　05



　　



　　像化妝品盒類別的眼影盒一樣，屬于非常小眾的領域，特定行業與特定用戶專屬。散件主要為皮殼1PCS+側板2PCS；其他部件組成為內襯+磁鐵+鐵片+絲帶等



　　06



　　





　　這種非常規結構的盒子都是按客戶要求或定制開發的產品，具有“長相唯一”的屬性。散件主要為多塊皮殼板+雙面膠貼紙。



　　06



　　

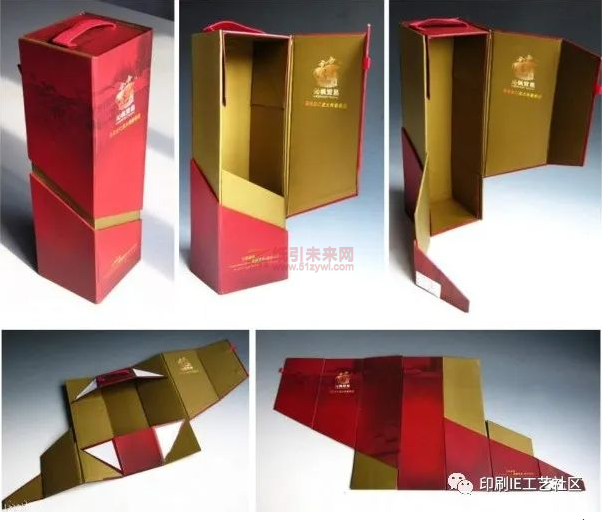

　　這一款酒盒貌似是廣東之星的獲獎作品，忘記是哪一年的了。從圖片來分析結構，大皮殼應該是由3部分拼接組成，皮殼要成型90°，所以斷板包為理想的工藝，其他部件為磁鐵、鐵片、絲帶、雙面膠貼紙等。



　　



　　折疊盒的生產工藝



　　以04擋板式折疊盒為例，我們來了解一下手工車間/精品車間/裝配車間的生產工藝。



　　



　　單件流生產不算拉長（1人）和物料員（1人），總共為6個工序18個工位，配置26人，拉線標準產能為351套/H。實際UPPH為351/27.5=12.8套，為什么會算成27.5人，是因為通常車間的物料員要負責2-3條拉線的物料轉運工作。



　　



　　有關折疊盒的自動化設備發展及應用



　　一：皮殼機/封面機



　　可完成工藝包括①多塊灰板或已開槽灰板的皮殼包面紙工序，②貼內襯工序。



　　二：視覺定位線



　　可部分完成工藝包括①多塊灰板或已開槽灰板的皮殼包面紙工序，②貼內襯工序。



　　三：折疊盒側翼成型機/折疊盒側翼皮殼機



　　可完成工藝雙側翼皮殼板的包面紙工序（通常為3或5塊板，1塊主板、2或4塊輔板，主板為灰板，輔板較薄，卡紙居多）。



　　以上三種均為經市場多年驗證極為成熟的機型，客戶可選擇的國內外品牌設備商眾多。折疊盒連線生產真正的痛點在下面的設備有無突破。



　　四：折疊盒定位機



　　光電或視覺定位，可完成工藝將雙側翼粘貼于皮殼上的工序，也可完成將擋板（小皮殼）粘于皮殼上的工序。



　　五：折疊盒成型機/組裝機



　　可取代并完成01、02和04款雙側翼的8塊雙面膠粘貼動作。





　　一款折疊盒定位機測評



　　品牌型號：FKT-1250ZDDW



　　適用范圍：化妝品盒、手袋盒、食品盒、煙盒、酒盒、鞋盒、服裝盒等



　　工作原理：通過自動分板（皮殼）、自動畫膠、視覺定位裝置實現折疊盒多塊皮殼檔板組合粘貼和雙側翼粘貼。



　　機組的組成：分板機構、畫膠機構、不停機上料臺、視覺定位機構、壓緊機構、傳輸帶機構等。



　　主要參數：定位精度±0.25mm；速度13-15個/分鐘



　　性能特點：調機快、穩定性與精度高、耐用性好、防刮花、適用范圍廣等。



　



　　根據上表計算，黃色區域純手工操作的標準工時為112.7秒，UPPH為31.9套。設備替代黃色區域工位后，人員配置由如上的11人減少到4人（根據工藝配置2臺標準機），經調試與磨合，目前在某上市公司已穩定運行兩個月，達產14套/分鐘，折合840套/小時，此設備UPPH為840/4=210套，測算效率為純手工操作的6.6倍。



　　此款折疊盒定位機順利投產，意味著以此機產能為核心，伴以智能化、少人化為方向的高效率連線生產新模式即將開啟......
